1. 하드웨어 정보
-메인 보드 : S3C44B0X(160-QFP)
-업 보드(for KTC uSD) : AT91 ARM Thumb-based Microcontrollers AT91SAM7X256 100-lead LQFP
-통신인터페이스보드: 422/485 B'd
-pc용 쪽보드(422/485 to 232)
2. 메인보드 부트및 메인프로그램 다운로드
부트프로그램 다운로드 - using hw jtag in the test lab or factory
메인펌웨어 프로그램 다운로드 -
DNW v0.51A 윈도프로그램(dnw.exe)를 실행하고
1. Configuration -> 컴포트설정,속도는 115200
2. Serial Port-> Connect
3. 디스펜서의 키패드에서 "설정+5+0000"을 눌러 프로그램 다운로드모드로 진입한다.
4. dnw의 화면에 1.Flash Write 2.Running 3. Reset 메뉴가 보인다
5. 1(Flash Write) 을 입력하고,Serial Port-> Transmit를 선택후 파일창에서 JPOS3OOO.bin파일을 선택하여 다운로드를 진행한다
6. 진행이 끝나면 2(Running)를 입력하면 완료!
3. Released Firmware
메인 소스: D:\wj\A.PROJECTS\J.jpos3001
부트 소스: 소스는 미확인. 다운로드는 장차장또는 마석에서
컴파일러: CodeWarrior ARM ADS1.2 installed at C:\Program Files\ARM\ADSv1_2
CodeWarrior project filename is JPOS3000.mcp
컴파일러 위치: \\Jposnas\hw\_wjlee\ARM ADS(ARM Developer Suite) 1.2
펌웨어 다운로드 by serial communication application dnw.exe in external PC
현재릴리즈 버전은 모바일단말기(FM) 대응
4. Old Firmware(밴사별 IC-CARD 릴리즈 버전)
입사전 오리지널 펌웨어 소스: D:\wj\JPOS3000\이전버전
입사후 약간 수정된 펌웨어 소스: D:\wj\A.PROJECTS\J.jpos3000.ic.version
5. jpos3000-KTC인증받은 uSD카드 업보드
KTC인증관련 작업 디렉토리: D:\wj\JPOS3000 (이용민이사님)
메인 소스 : JPOS3000\uSD_Ver39_Rtc_인증버젼
- 부트로더 ?
- refer to \\Jposnas\hw\_Lym\__JPOS_3000\ATBoot1SRamFlash2000V50
- 시리얼통신 다운로드툴 ?
- 컴파일및 기타 정보 미확인 AT91SAM7X256.h,AT91SAM7X256.inc
생산용실행파일: ? how to download ? 지금은 오리지널 JPOS3000 충전기를 생산하지 않는다.
컴파일러및 마이컴( 미관리 대상, 이용민 이사님/장차장 문의해 봐야)
[확인]\\Jposnas\hw\_Lym\__JPOS_3000\ATBoot1SRamFlash2000V50\BootBodyF2F
AT91SAM7X256.h,AT91SAM7X256.inc
How to debug/maintenance regacy jpos3000 firmware
A. 하드웨어 구성에 대한 이해
-메인보드+업보드(uSD카드)
-통신보드(External Interface Board) :
(mainA[rxA.txA,txEnablA]+mainB[rxB,txB,txEnablB]) -> rs485/422 Transceivers x2 ->rs422A,rs422B,rs485(x)
-쪽보드(485/232컨버터 폴링방식의 마스터용),232/USB 컨버터,개발용 PC
B. 펌웨어 유지보수
위와 같이 하드웨어 구성이 되었으면
1. 개발용 PC에서 dnw.exe을 실행해 연결한다
- 디스펜서의 통신보드상에 해당메인보드의 ISP_A또는B 포트에 시리얼케이블을 연결한다(펌웨어업데이트용)
현재 PC에서는 COM3,1152OO 셋팅, 디스펜서에서 설정+5+0000 눌러 Flash Write 메뉴가 나오면 정상
2. 가상머신에서 장위포스시리얼통신버전(ZJPOSCOMM_SD_V1.0)를 열고 디스펜서와 포스와의 시리얼통신을 확인한다.
- 포스설정프로그램의 콤포트와 보레이트(19200)확인,JPOS3000의 보레이트확인
- 또는 윈도11에서 D:\wj\vm-win7shared\ZJPOSCOMM_SD_V1.0 직접실행해도
3. 디스펜서의 펌웨어 로그내용을 보려면 업보드에 232통신라인을 연결후 테라텀으로 확인한다
- 디버깅 로그모드진입을 하려면 'P'->'U' 을 눌러준다.
4. 펌웨어소스는 CodeWarrior 프로젝트파일(jpos3000.mcp)을 열어 컴파일을 한다.
현재 PC에서 시리얼 설정상황
DNW - COM3
로그 모니터링 - COM4
VMware - Serial Port2 - using COM6
Z:\vm-win7shared\ZJPOSCOMM_SD_V1.0\설정프로그램 COM2,19200
1. board information
기존에 디스펜서에 사용중인 Main B'd: S3C44B0X(160-QFP)
기존에 디스펜서에 적용중인 업보드(for KTC uSD): AT91 ARM Thumb-based Microcontrollers AT91SAM7X256 100-lead LQFP
기존에 디스펜서에 사용중인 통신보드(422/485보드)
키오스크에서 추가된 Interface B'd: High-Performance Cortex-M7 SAMe70n21b 100-lead LQFP
- 프린터와카드리더기,QR리더기가 연결되어 있고 디스펜서와 485통신을 한다
키오스크에서 추가된 Touch B'd: Intel Bay trail Soc Chipset INX-N29 Motherboard
2. 키오스크 인터페이스(버퍼)보드 부트로더및 펌웨어
1-1. 부트 다운로드: using atmel sam-ice with Sam70BootJPos_buffer
실행방법:
PC에서 Atmel SAM-ICE와 Atmel Studio 7.0 이용하여 다운로드
실행파일: Sam70Boot.bin 혹은 Sam79BootJos_bufer.bin 미확인
소스위치:D:\wj\A.PROJECTS\jpos5000\Sam70BootJPosV1.3_Com3_ID2_Buffer\Sam70Boot\Debug
1-2. 펌웨어 다운로드:using SAmUploaderV40.exe in the Kiosk
실행방법:
키오스크에서 c:\AryaStark\MainBdupdate\SAmUploaderV40.exe 실행
실행파일:J5000Buffer.bin(사용중),J5000Buffer-PR.bin(버퍼늘린버전,미적용)
소스위치:D:\wj\A.PROJECTS\J.jpos5000.buffer\J5000Buffer\Debug
3. 키오스크 충전기보드 부트및 펌웨어
A0.
충전기메인보드에 별도의 부트를 먼저다운로드 하는 이유는 키오스크에서 SamUploaderV40.exe를 이용해
펌웨어를 다운로드 하기 위함.
부트없이 기존처럼 그냥 펌웨어를 통신보드를 통해 다운로드해서 사용해도 무관.
A1. Boot download: BootLoader.bin downloading by dnw.exe(press 1 and then 2)
실행방법:
노트북에서 통신보드로 시리얼연결후 dnw.exe사용
실행파일:
BootLoader.bin
소스위치:
D:\wj\A.PROJECTS\jpos3000-Kiosk\S3C44B0X_Boot_Ver15_MPr10004_80004\Boot_Job\JPos3000_BootF_Data\Release
A2. Application download: using SAmUploaderV40.exe in the Kiosk
실행방법:
키오스크에서 c:\AryaStark\MainBdupdate\SAmUploaderV40.exe
실행파일:
JPOS3000_210808_SD.bin : SD카드사용하는 버전
JPOS3000_210808_NoSD.bin : SD카드사용안하는 버전
소스위치:
D:\wj\A.PROJECTS\J.jpos3000.kiosk.main\JPOS3000_Data\Release
기존의 3000펌웨어에서 키오스크3000펌웨어는 시리얼통신처리부분이 완전히 바뀌었다
설정변경:
설정+2에서 디스펜서모드를 V10->장위통신모드로 변경한다.
B1. 이전방법으로 펌웨어 다운로드
JPOS3000과 동일하게 dnw.exe로 통신보드에 시리얼 연결하여 아래 펌웨어중 한개를 다운로드한다
JPOS3000_210808_SD.bin : SD카드사용하는 버전
JPOS3000_210808_NoSD.bin : SD카드사용안하는 버전
설정변경
설정+2에서 디스펜서모드 V10->장위통신모드로 변경한다.
4. 키오스크 터치보드
Touch B'd: Intel Bay trail Soc Chipset INX-N29 Motherboard
운영체제: Windows 10 Enterprise LTSC
컴파일러: gcc-6.3.0 + SDL2-2.0.7/i686-w64-mingw32
jpos3000키오스크와 jpos5000일체형 터치보드 소프트웨어(공용)
실행파일위치:
D:\wj\Gnomeregan\J.odt\release\main.exe
5. jpos3000-KTC인증
uSD카드사용하기위한 업보드는 기존과 동일
1. 보드 정보

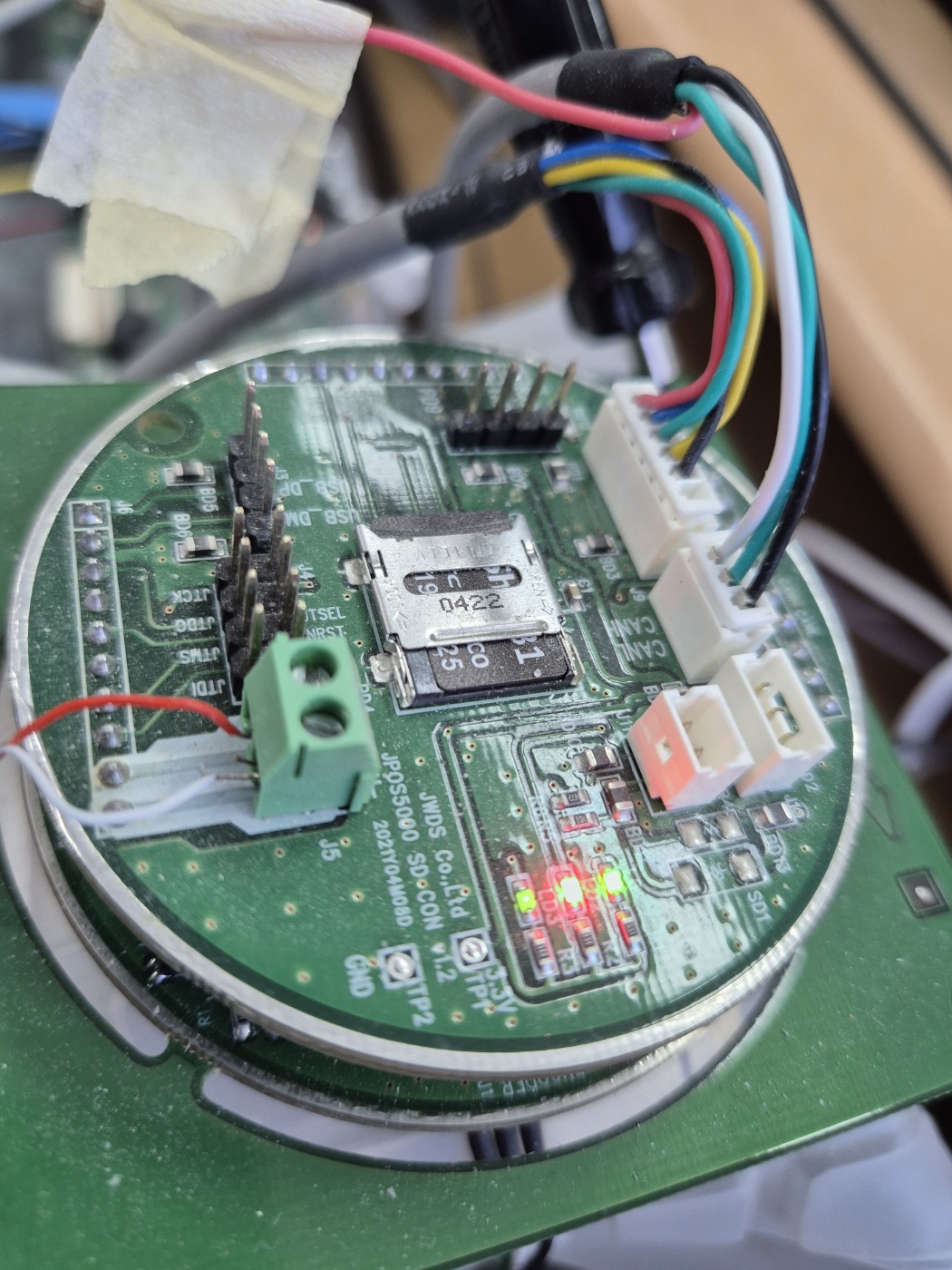

유량계 메인보드: High-Performance Cortex-M7 SAMe70n21b 100-lead LQFP

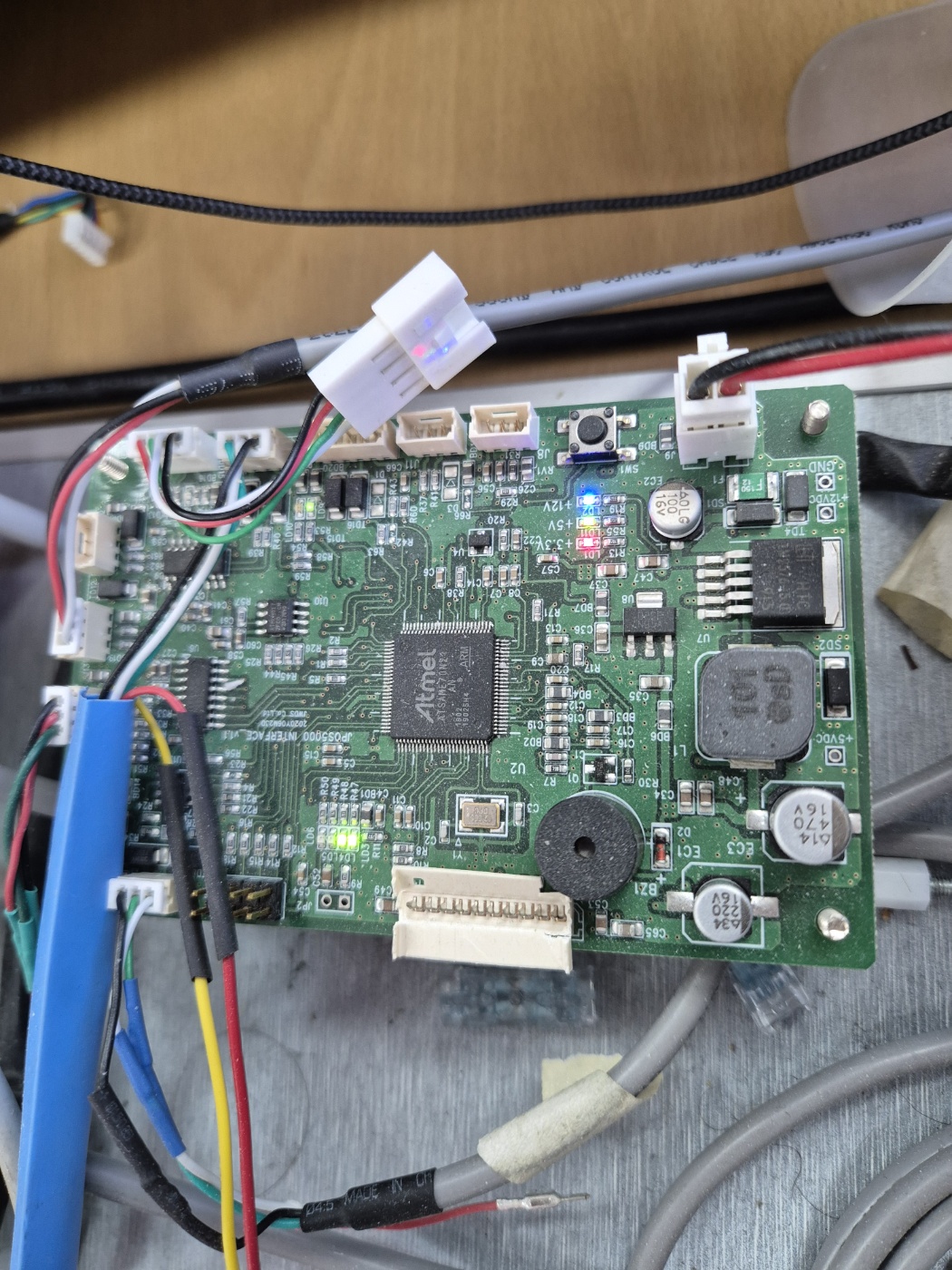

인터페이스 보드: High-Performance Cortex-M7 SAMe70n21b 100-lead LQFP
터치 마더보드: Intel Bay trail Soc Chipset INX-N29 Motherboard
2. 메인보드 부트로더및 메인코드
부트로더 다운로드: using atmel sam-ice with Sam70BootJPos_main
실행파일: Sam70Boot.bin,Sam70Boot_main.bin ?
위치: D:\wj\A.PROJECTS\jpos5000\Sam70BootJPosV1.3_485_ID1_Main\Sam70Boot\Debug
오리진위치: \\Jposnas\hw\_Lym\_JobSync\_SamBoot\Sam70BootJPosV1.3_485_ID1
메인코드 다운로드: using SAmUploaderV40.exe in the Kiosk
실행파일:flowmeter-ads1118.bin
위치:D:\wj\A.PROJECTS\J.jpos5000.main.ads1118\flowmeter\Release
3. 버퍼보드 부트및 버퍼코드(키오스크와 동일)
부트로더 다운로드: using atmel sam-ice with Sam70BootJPos_buffer
실행파일:Sam70Boot.bin,Sam79BootJos_bufer.bin 확인요망??
위치:D:\wj\A.PROJECTS\jpos5000\Sam70BootJPosV1.3_Com3_ID2_Buffer\Sam70Boot\Debug
오리진위치: \\Jposnas\hw\_Lym\_JobSync\_SamBoot\Sam70BootJPosV1.3_Com3_ID2
버퍼코드 다운로드: using SAmUploaderV40.exe in the jpos5000 touch screen
실행파일:J5000Buffer.bin,J5000Buffer-PR.bin
위치:D:\wj\A.PROJECTS\J.jpos5000.buffer\J5000Buffer\Debug
4. Touch B'd App
위치: D:\wj\Gnomeregan\J.odt
메인코드 다운로드:
컴파일된 mainU.exe를 키오스크의 \\odt01\AryaStark\odt\release 로 카피
5. KTC인증 관련자료
위치: D:\wj\vm-win7shared\KTC_JPOS5000소프트인증완료프로그램
6. KTC uSD 기물추가및 등록및 인증서 갱신
uSD 정보 업데이트 소프트웨어 활용 가이드.pptx 참조해야
1. 주유기 전원 오프후 온시
화면에 주유기 인증서 버전을 디스플레이 창을 통해 확인할 수 있어야 한다
(예) 동화는 0003, 소모는 000004, 다쓰노는 0005, 이엔이는 000006,
장위는 000011(제조사 아이디)로 표기된다
2. ktc에서 공급받은 uSD를 사용하려면 먼저 http://otp.ktc.re.kr/ 사이트에서 등록을 해주어야한다.
id=j******2 pw=******4
'기물번호/SD카드연결' 항목의 바로가기를 눌러 기물추가를 아래와 같이 해주어야 한다
uSD 일련번호: 220209092(고유 번호)
기물번호: 00250004(주유기 고유번호)
종류: LPG충전기
펌웨어: 장위데이터 LPG v.010031(JPOS3000용)
펌웨어: 장위데이터 LPG v.010016(JPOS5000용)
3. uSD카드를 pc에 연결
4. uSD카드에 인증서를 쓰기 위해서는 JuUGi_Flash.exe를 사용한다
인증서 파일은 \\jposnas\AS\프로그램_KIOSK\JPOS5000 uSD Card KTC인증서 디렉토리에 있다
인증서 파일(JPOS5000)은 [2021_05_31_19_09_11][[KTC01_LPG_JWData_010031_900101-KTC01_LPG_JWData_010031_900101]]certs.dat
인증서 파일을 uSD카드에 쓰기 위해서는 JuUGi_Flash.exe를 실행하고 uSD카드를 선택하고 인증서 파일을 선택하여 쓰기를 한다
1. JuUGi_Flash.exe실행후 사용자ID와 사용자PS에 1을 입력후 '발급기능 접근' 버튼을 누른다
2. 'uSD 연결' 버튼을 누른다.(연결실패시 'SDGetList 수행실패'라는 로그가 나타난다 )
3. 'DV 인증서(NEW) 아래에 있는 '읽기'버튼을 누른다. 여기서 적절한 인증서(\\jposnas\AS\프로그램_KIOSK\JPOS5000 uSD Card KTC인증서) 를 선택해주어야 한다.
(example) [2019_04_30_10_49_10][[KTC01_JWData_010016_900101-KTC01_JWData_010016_900101]]certs.dat
4. '갱신'버튼을 눌러 인증서를 갱신한다('인증서 갱신 성공' 이라는 문구가 나와야 한다)
5. uSD 카드를 pc에서 읽어보면 SDINFO.SYS,SDNFC.SYS,SDSE.SYS 파일이 보인다
인증서파일도 보인다(x)
처음으로 KTC에서 uSD를 구매하면 위의 3개 파일(SDINFO.SYS,SDNFC.SYS,SDSE.SYS)이 디폴트로 들어있다(확인해야!)
마지막으로 JPOS.SET 파일을 만들고 기물번호 '00210416'을 입력하고 저장해야 한다.(JPOS3000,JPOS5000 공통?)
on the Command Prompt
D:\wj\Gnomeregan\J.odt>setenv
D:\wj\Gnomeregan\J.odt>make clean_all
D:\wj\Gnomeregan\J.odt>make
실행파일은 D:\wj\Gnomeregan\J.odt\release\main.exe
업데이트 파일은 D:\wj\Gnomeregan\J.odt\release\mainU.exe
