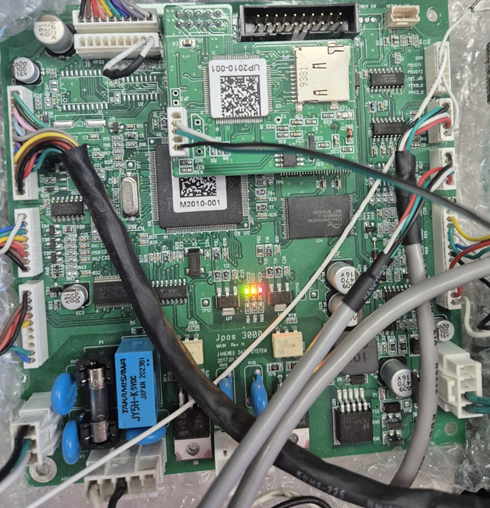

JPOS3000 메인보드

업보드

Top connection:
    vfd-conn#1/vfd-conn#2,upboard-conn,jtag-conn,nozzleSW-conn
Left connection:
    232/isp-conn,keypad-conn,lcd-conn,ac-conn
Right connection:
    printer-sel-conn,printer-conn,rftag-conn,counter-conn,bat-conn
Bottom connection:
    pump-conn,sol-conn

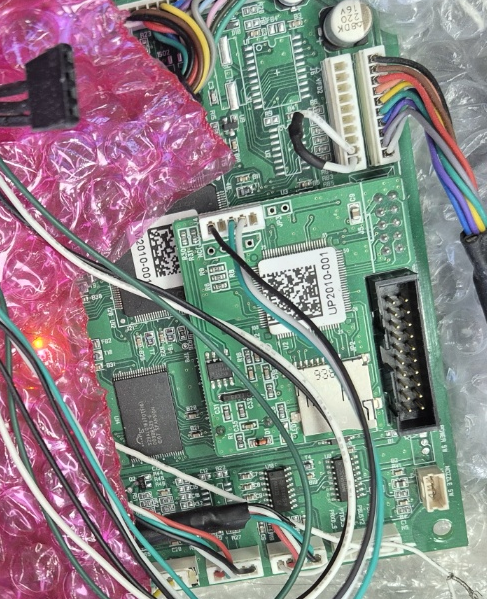

JPOS3000 업보드

업보드

serial monitering(5pin): 115200baud, activated by press 'P' and then 'U' in Tera

KTC OTP 전자봉인관련 개발문서:
    D:\wj\A.PROJECTS\KTC OTP


KTC로 부터 인증후 받은 인증서를 uSD카드에 갱신해서 사용해야 한다. 여기에 인증시받은 소스코드의 해시가
들어 있고 무결성과 관련된다

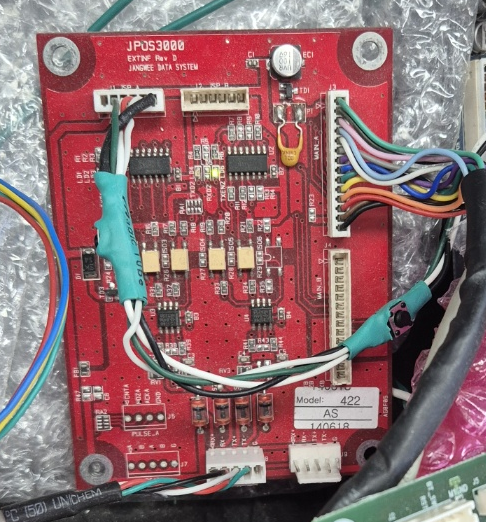

JPOS3000 485/422 통신보드

422통신보드

Input:
    MainA 232rx/tx,isp(rx,tx,reset,boot)
    MainA 232rx/tx,isp(rx,tx,reset,boot)
Output:
    IspA(6pin) for MainA download
    IspB(6pin) for MainB download
    RS422A for Round Robin Polling
    RS422B for Round Robin Polling
    RS485 -NA

*422통신(마스터/슬레이브 모드,1:N 모드,멀티드롭,다중분기방식)
마스터는 사무실통신프로그램이고
마스터는 항시 tx,rx가 인에블되어있다.
슬레이브의 수신은 항시온되어 있고
슬레이브는 송신은 전송후 디스에이블 되어야

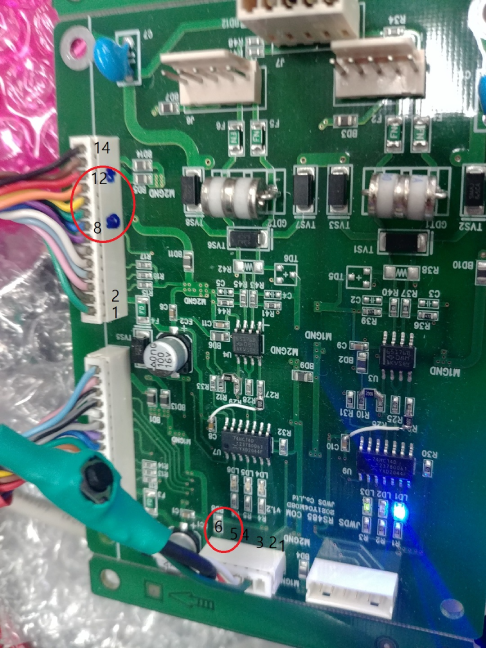

JPOS3000 ext-interface 통신보드

422통신보드

How to re-entering BootLoader Menu in dnw.exe
4번핀(리셋) 5번핀(부트) 6번핀(그라운드)
6핀커넥터의 5,6번 쇼트된상태에서 6번핀을 4번핀에 쇼트시키고 분리하면 DNW의 부트로더메뉴(Flash Write)로 재진입된다

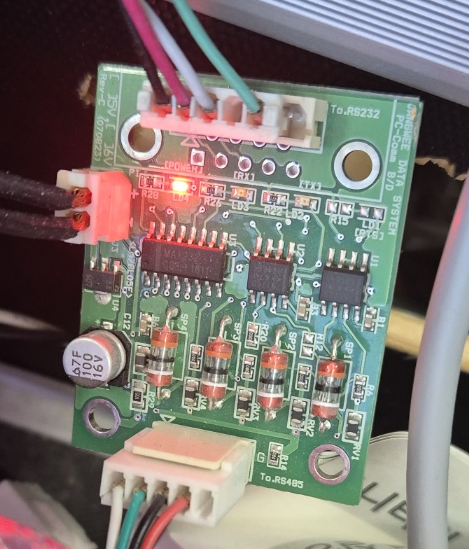

JPOS3000 485/232 쪽보드 for PC

422쪽보드

422 마스터용

JPOS5000 메인보드

LED1: 항시온
LED2: 메인루프 : 항시깜빡
LED3: 온도센서(ADS1118)루프 :항시깜빡

개발및 업데이트
PC에서 AtmelStudio에서 컴파일후 flowmeter.bin 파일을 터치윈도우의 C:\\AryaStark\MainBdupdate\SameUploderV40.exe에서 다운로드 한다.
유량계 메인보드는 부트가 들어있으므로  atmel sam-ic로 다운로드 하면 안되고 SameUploderV40.exe를 사용해야

D:\wj\A.PROJECTS\J.jpos5000.main.ads1118\flowmeter\Debug\flowmeter.bin
